3-Fase ratiometer TRT63A

3-Fase ratiometer TRT63A

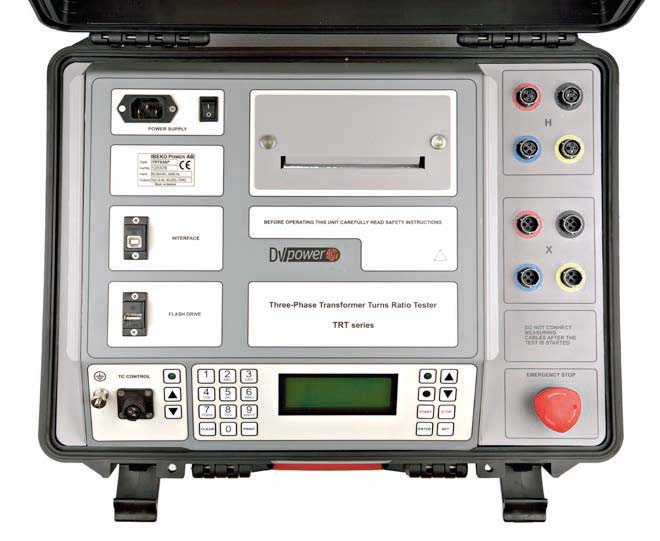

De TRT63A is een 3-fase ratiometer, speciaal ontworpen voor het meten van wikkeling ratio, fasehoek en excitatiestroom van vermogens-, distributie- en instrumenttransformatoren inclusief stroomtransformatoren.

De TRT63A meet met of zonder aangesloten PC met DVWin software. Indien aangesloten op de PC wordt de besturing vanuit de PC verzorgd. Beoordeling van het meetresultaat (ratio) vindt automatisch plaats conform de IEC grenswaarde, deze grenswaarde kan desgewensd aangepast worden. Is het klokgetal van de transformator niet bekend dan kan de TRT63A zelf een automatische vektorgroep detectie uitvoeren. De resultaten worden via de DVWin software omgezet in een rapport.

Met de TRT63A kunnen praktisch alle 1- en 3-fase transformatoren gemeten worden inclusief auto-transformatoren en phase shifting trafo's omdat de TRT63A is uitgerust met een echte 3-fase spanningbron.

trt-series

Specificaties

  • Testspanningen 3-fase: (1,8,40,100,250)√3 V AC
  • Testspanningen 1-fase: (1,8,40,100,250) V AC
  • Ratio bereik: 0,8 - 50.000 (resolutie 5-digit)
  • Hoogste nauwkeurigheid ratio: 0,03 %
  • Excitatiestroombereik: 0 - 2 A
  • Excitatiestroomnauwkeurigheid: ±1 mA
  • Excitatiestroomresolutie: 0,1 mA
  • Fasehoek bereik: 0 - 360°
  • Fasehoek nauwkeurigheid: ± 0,05°
  • Fasehoek resolutie: 0,01°

    De set wordt geleverd inclusief DVWin software, netkabel en aardingskabel.
    De geadviseerde meetkabels kunnen standaard aangeboden worden, afwijkende kabellengtes op aanvraag.
