Kabelnetwerktopologie met de nieuwe ILF G2 en G2Pro.
De connectiviteits meters ILF G2 en G2 Pro zijn ontworpen voor het in kaart brengen van het laagspanningsnetwerk, vanaf de MS/LS transformator tot aan de aangesloten gebruikers.
De universele VLF generator PHG portable is gebaseerd op de succesvolle VLF generatoren uit de PHG serie. De PHG portable kan ingezet worden op locaties waar een kabelmeetwagen of aanhanger niet bij kan komen, bijvoorbeeld bij off-shore toepassingen.
De universele beproevings- en diagnosesystemen PHG 70 en PHG 80 zijn bestemd voor het beproeven van alle type kabels. De generator levert gelijk-, wissel- en een rechthoekspanning. De beproeving van XLPE kabels kan geheel volgens de norm NEN 3620 of NEN HD 620 S2 uitgevoerd worden.
De PG50 en PGK80 zijn draagbare hoogspanningstestapparaten die tot 50 rep. 80 kV DC kunnen worden gebruikt voor het testen van papier-lood-kabels in het middenspanningsnet.
De Z-OVR is een test set speciaal ontworpen voor het meten van lijnimpedanties. Hoewel bedoeld voor het meten aan hoogspanningslijnen, is deze set ook uitermate geschikt voor het meten aan ondergrondse kabels en voor andere toepassingen.
De set kent 3 spanningsuitgangen: 75, 150 en 300 V, en ook zeer lange leidingen kunnen in één keer worden gemeten.
Stroom, spanning, fase-hoek en impedantie (Z & X) worden opgeslagen op de USB stick (CSV formaat) voor latere verwerking.
Ervaring-gebaseerde analyse van de toestand van kabels, en schatting van de resterende levensduur door statistische vergelijkingen.

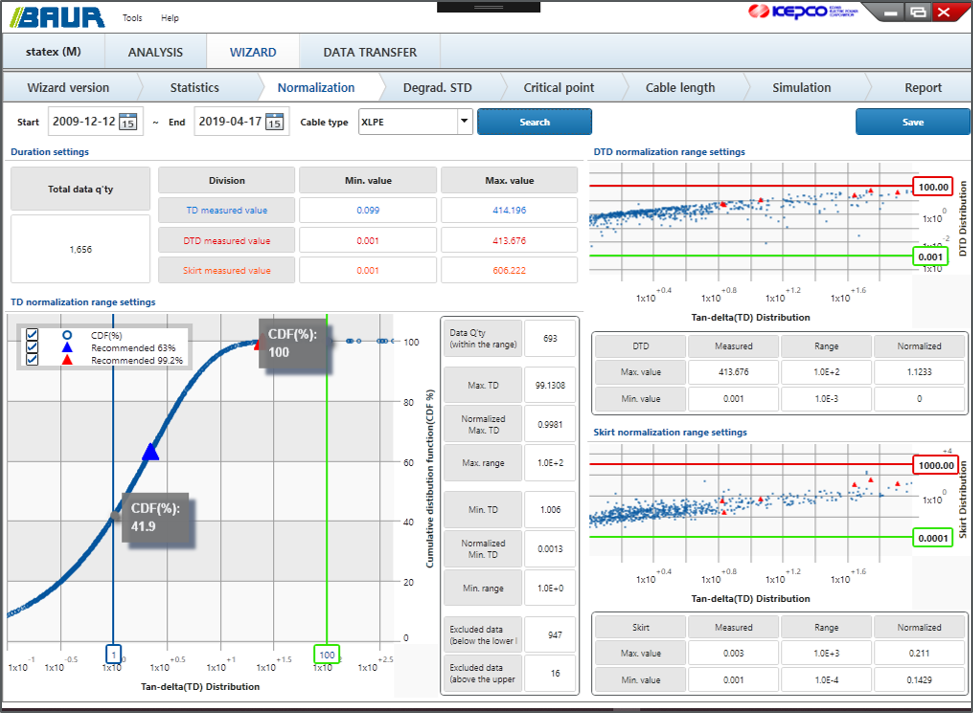

De statex® analysesoftware wordt ingezet voor het gedetailleerd bepalen van de verouderingstoestand, de snelheid van de veroudering en de statistische resterende levensduur van een kabeltraject gebaseerd op de dissipatiefactor diagnose (tangens-delta) met VLF (Very Low Frequency) truesinus® testspanning.
In aanvulling op de conventionele evaluatieparameters volgens IEEE 400.2 (SDTD, MTD and ΔTD) , werkt statex® bovendien met een nieuwe parameter - TD-Skirt - die illustratief is voor de tijdstabiliteit van de dissipatiefactor (TD). Hiermee is het mogelijk de verouderingsindex R te berekenen en de snelheid van veroudering VR van het kabeltraject. Verder is het mogelijk een nauwkeurige aanbeveling te ontvangen voor het doen van een vervolgmeting, of wanneer werkzaamheden aan de kabel naar verwachting nodig zullen zijn. De economische levensduur van de cable en bedrijfsspecifieke veiligheidsmarges zijn onderdeel van de berekening; de uitkomst is het optimale bepaling van het moment voor vervanging van de kabel.
Met inachtneming van de richtlijnen van de asset manager en de visualisatie vsn de complexe correlaties tussen de verschillende analyseparameters in een 3D matrix, biedt statex® een nieuwe doorbraak, en een mogelijkheid voor een efficiënte, en operationeel veilige asset management.
