Meetwagen Transcable 3000 32 kV - 3S

De TRANSCABLE 3000 32 kV – 3/S kabelmeetwagen is een 3-fase, 32-kV kabelfoutlokalisatiesysteem. Het systeem wordt bediend via het MGS semi-automatische bedienpaneel.

Specificaties

• • Uitrusting
  • Mogelijke uitbreidingen
  • Downloads

  • • Ergonomisch EURODESK systeem
    • SSG 1100 stootspanningsgenerator
    • Computer-bediende IRG 3000 Echometer
    • SIM-MIM koppeling SA 32
    • SK 1 D stoot-stroom koppeling
    • Semi-automatisch bedienpaneel met 32 kV fase- en apparaatkeuzeschakelaar
    • Akoestische ontvanger UL 30 met bodemmicrofoon BM 30
    • 3-fase 32 kV hoogspanningsuitgang via coaxiale hoogspannings-stekerbus, bewaakt met micor-switches.
    • Volledig ingekapseld en daardoor afgeschermde hoogspanningsschakelaar
    • Rack met kabelhaspels, 3-fase KTG M6

  •

    Kabel-foutlokalisatie

    • SK3D stootstroomkoppeking voor de ImpulsstroomVerschilMethode
    • CC1 stootspanningskoppeling voor de Uitslingermethode, ook met VLF
    • Stootspanningsgenerator met extra stootenergie
    • Krachtige toongenerator TG 600
    • Hoog-vermogen brandtransformator ATG

    Hoogspanningsbeproeving

    • PHG 70/80 VLF hoogspanningsgenerator

    Diagnose

    • Verliesfactormeting (Tan Delta, TD)
    • Deelontladingsmeting (PD)
    • Op maat gemaakte laden en kasten

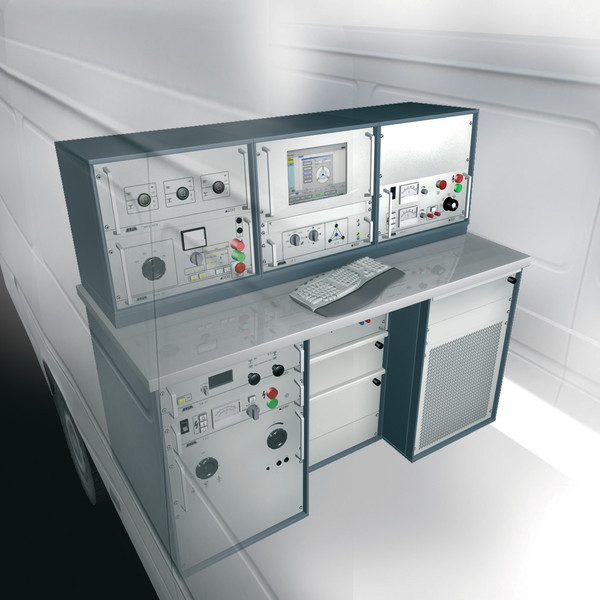

    De afbeelding laat mogelijke aanpassingen zien:

    • DU 80 ontlaadunit voor VLF beproeving en diagnose, 80 kV
    • Filterunit en CU 60 koppelcondensator voor deelontladingsmeting
    • Electrische aandrijving voor kabelhaspels
    • Plexiglas partition wall between high-voltage and control area
    • Drawer cabinet

  • Download CA5275 Handleiding Pdf
